?TCD廠家?guī)懔私釺CD頻譜圖形的名詞
發布日期：2020-04-22
今天TCD廠家澳思泰帶你了解關于TCD頻譜圖形的一些名詞，例如層流、頻窗、頻寬、盜血等都是什么意思呢?
首先來了解TCD頻譜圖形的物理意義，如下圖所示，圖形上橫向表示時間軸t，縱向坐標為速度軸V。頻譜上的某一點橫向位置表示某一時刻，縱向某條豎線上的各個點(不同顏色顯示)表示這一時刻血管內各種不同流速的分布，各點的位置高低，即為血流速度V。每點的顏色表示這個時刻這種速度的紅細胞反射能量的強弱。
層流:
截面上各點速度方向相同的活體。正常情況下心血管中血流常為層流。層流圖形是頻譜窄、光點密集、頻譜包絡線較光滑的圖形，多普勒輸出可聽到平滑悅耳的血流聲。血流頻譜和基線之間常呈“空窗”或“聲窗”或“頻窗”，即在頻譜圖像頻寬范圍內各頻率分布有一定的規律，高能量有規律地集中在頻譜的四周，低能量則集中在頻譜圖像的中下部，層次分明，“頻窗”明顯。一旦血管內血液流動的層次遭到破壞或改變時，頻窗也消失了。

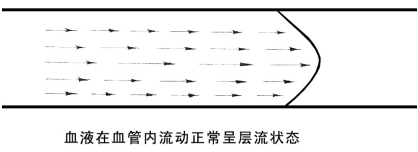

血液在血管內流動，靠近血管中央的紅細胞由于阻力小，移動速度快。靠近血管壁的紅細胞由于與血管壁的磨擦阻力，流動速度降低，越近管壁流動速度越低，整個血流流動呈現拋物線狀，呈層流狀態。
頻窗：低頻信號分布區，在頻譜圖像的下方成顏色較淡的三角形區域。反映的是層流的情況。
頻寬：在某一瞬間，從零基線到血流速度之間的距離。
盜血：當某支血管發生了嚴重的狹窄、不完全梗塞或完全梗塞以后，它的相鄰血管或側枝血管產生血液重新分配的現象。
